Uma válvula de mangote consiste em três componentes principais: um invólucro, uma luva de borracha interna e conexões de extremidade.

A luva de borracha é encaixada na carcaça da entrada à saída e é o único componente que entra em contato com o produto. As conexões de extremidade são geralmente flangeadas e aparafusadas em cada extremidade para fornecer suporte e conexão com a válvula.

A válvula fica aberta na posição normal (não pressurizada). Quando o ar pressurizado é aplicado à válvula, ele empurra a luva de borracha para baixo, criando um efeito de compressão. Quando a luva de borracha é completamente comprimida, o fluxo é obstruído e a válvula é fechada.

Ao contrário das válvulas convencionais, como válvulas de esfera ou gaveta, onde as partículas podem ficar presas em torno da esfera ou dos discos, a luva de borracha em uma válvula de mangote é capaz de reter as partículas ao seu redor, proporcionando um excelente fechamento.

Quando a pressão de ar externa não é mais aplicada à luva de borracha, a propriedade de ressalto elástico dela, juntamente com a força do fluxo, abre totalmente a válvula. A válvula totalmente aberta fornece passagem de fluxo livre para o meio, evitando que a válvula entupa ou bloqueie. O fluxo também só entra em contato com a luva de borracha, permitindo que a mídia seja isolada, sem contaminação e sem danos a nenhum outro componente.

Quando um material abrasivo atinge a capa de borracha, ela absorve o impacto e o desvia de volta para a mídia. Esta propriedade resiliente ajuda o desgaste da luva de borracha a uma taxa muito mais lenta e proporciona uma vida útil mais longa do que as superfícies de metal.

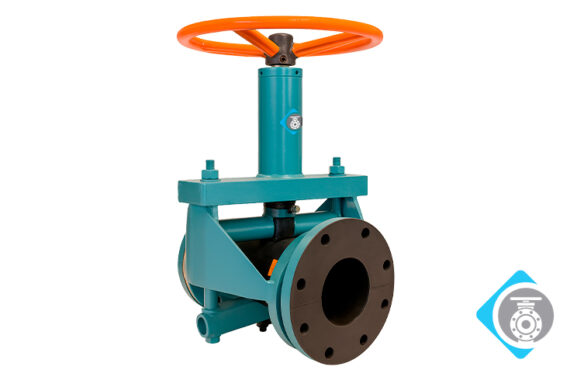

Válvula mangote de corpo aberto

Trabalha com grandes quantidades de sólidos em suspensão, lamas, polpas, minérios, esgotos industriais, entre outros ambientes. Possui passagem reta em aço carbono com mecanismo de aperto do mangote de borracha para controles de fluidos.

Permite passagem plena, além de baixa perda de carga, fluxo nos dois sentidos, fechamento total e estanqueidade, mesmo em produtos sólidos e instalação simples, com acionamento manual, atuador pneumático e elétrico.

Válvula mangote de corpo fechado

Também trabalha com grandes quantidades de sólidos, com passagem reta em ferro fundido e um mecanismo de aspecto do mangote de borracha para controle de fluidos abrasivos e corrosivos.

Oferece segurança, previne acidentes e protege da ação de intempéries e condições adversas de ambientes. Com estrutura construtiva fechada, evita vazamento no ambiente, em caso de desgaste do mangote de borracha.  Seu acionamento pode ser volante, pneumático ou elétrico.

Os seguintes critérios devem ser considerados ao selecionar uma válvula mangote para suas aplicações:

1. Material: O material do corpo da válvula deve ser leve para fácil manuseio, mas não precisa ser compatível com o meio, uma vez que eles não entram em contato. A luva de borracha, no entanto, deve ser levada em consideração cuidadosamente porque é o único componente que entra em contato com o fluxo. O material da luva de borracha pode incluir borracha natural, NBR (nitrila), EPDM (monômero de etileno propileno dieno), silicone, borracha de qualidade alimentar etc. O material deve ter boa resistência à abrasão para evitar danos pelo fluxo.
2. Pressão: Para evitar uma falha ao abrir/fechar, os seguintes diferenciais de pressão devem ser levados em consideração:
   1. Abertura: A pressão operacional precisa ser maior que a pressão de controle. A pressão de controle é normalmente 0 bar durante a abertura. Se o diferencial de pressão não for grande o suficiente, a pressão de operação não será capaz de abrir a luva.
   2. Fechamento: A pressão de controle deve ser maior que a pressão de operação. Se o diferencial de pressão não for grande o suficiente, a pressão de controle não será capaz de superar a pressão de operação ao empurrar a luva para dentro para fechar a válvula.

Pressão máxima de controle = pressão operacional + diferencial de pressão máxima

3. Temperatura: Certifique-se de que os materiais da válvula podem suportar os requisitos de temperatura operacional mínima e máxima de sua aplicação.
4. Certificação: Dependendo da sua aplicação, a certificação pode ser exigida para segurança e não contaminação do produto transportado (ou seja, grau alimentício, água potável etc.).

Vantagens

Uma válvula mangote tem um design exclusivo, o que oferece as seguintes vantagens:

1. Ótimo para usar com meios abrasivos e corrosivos
2. Caminho de fluxo direto e sem obstrução pela mídia
3. Turbulência e fricção mínimas
4. Mantém a mídia livre de contaminação
5. Fácil substituição das mangas de borracha e baixo custo de manutenção
6. Excelentes propriedades de vedação
7. Tempo de abertura e fechamento rápido
8. Baixo consumo de energia

Desvantagens

As poucas desvantagens da válvula mangote são:

1. Devido à propriedade elastomérica da luva, a válvula não é adequada para aplicação em alta temperatura.
2. O diferencial de alta pressão pode causar o colapso ou deformação da luva de borracha, fazendo com que a válvula não abra totalmente.
3. A válvula não é adequada para aplicações de vácuo, pois a sucção dentro da válvula pode fazer com que a luva entre em colapso.
