Tubos Helicoidais em Aço Carbono

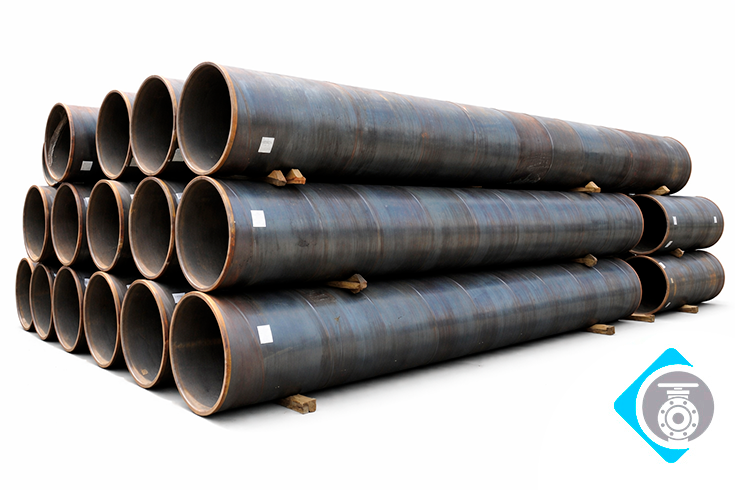

Figura

*Todos os desenhos e imagens encontrados neste website são para efeito meramente ilustrativo

Características

Tubos em aço carbono conforme AWWA C200, com costura helicoidal por arco submerso interna e externa (HSAW).
Aço carbono estrutural resistente à corrosão atmosférica (aço COR-TEN ou Patinável), com limite de escoamento mínimo de 300MPa e teor de cobre mínimo de 0,20%.
Extremidades com anéis de aço sobrepostos K10 ou K20, para uso no sistema de acoplamento mecânico K10 ou K20.

Teste Hidrostático de Fábrica:

O teste hidrostático é realizado em 100% dos tubos, antes do revestimento, a pressão hidrostática de 18 kgf/cm².
Caso o cliente necessite de uma pressão de teste diferente, consulte previamente.

Ø		Espessura [mm]
Externo	Nominal	2.00		2.65		3.00		3.75		4.75		6.30		8.00		9.50
mm	pol	kgf/cm²	PSI	kgf/cm²	PSI	kgf/cm²	PSI	kgf/cm²	PSI	kgf/cm²	PSI	kgf/cm²	PSI	kgf/cm²	PSI	kgf/cm²	PSI
32	1 ¼	177	2,518	235	3,337
42	1 ½	135	1,919	179	2,542
48	2	118	1,679	156	2,224
60	2 ½	94	1,343	125	1,779
73	3	78	1,104	103	1,463	116	1,656
76	3	75	1,060	99	1,405	112	1,590
89	3 ½	64	905	84	1,200	96	1,358
102	4	56	790	74	1,047	83	1,185	104	1,481	132	1,876
114	4 (a)	50	707	66	937	75	1,060	93	1,325	118	1,679
133	5	43	606	56	803	64	909	80	1,136	101	1,439
141	5 (a)	40	571	53	757	60	857	75	1,072	95	1,357
152	6	37	530	49	702	56	795	70	994	89	1,259	117	1,670
168	6 (a)	34	480	45	636	51	719	63	899	80	1,139	106	1,511
180	7	31	448	42	593	47	672	59	839	75	1,063	99	1,410
203	8	28	397	37	526	42	595	52	744	66	943	88	1,250	112	1,588
219	8 (a)	26	368	34	488	39	552	49	690	61	874	82	1,159	104	1,472
254	10	22	317	30	420	33	476	42	595	53	753	70	999	89	1,269
261	10	22	309	29	409	33	463	41	579	52	733	68	973	87	1,235	103	1,466
273	10 (a)	21	295	28	391	31	443	39	553	49	701	65	930	83	1,181	99	1,402
318	12	18	253	24	336	27	380	33	475	42	602	56	798	71	1,014	85	1,204
323	12 (a)	18	249	23	331	26	374	33	468	42	593	55	786	70	998	83	1,185
355	14 (a)			21	301	24	340	30	426	38	539	50	715	64	908	76	1,078
368	14			20	290	23	328	29	411	37	520	49	690	62	876	73	1,040
406	16 (a)			18	263	21	298	26	372	33	471	44	625	56	794	66	943
419	16			18	255	20	288	25	361	32	457	43	606	54	769	64	913
457	18 (a)					19	264	23	331	29	419	39	555	50	705	59	838
470	18					18	257	23	321	29	407	38	540	48	686	57	814
508	20 (a)					17	238	21	297	26	377	35	500	45	634	53	753
521	20					16	232	20	290	26	367	34	487	44	619	52	735
558	22 (a)					15	217	19	271	24	343	32	455	41	578	48	686
572	22					15	211	19	264	24	335	31	444	40	563	47	669
609	24 (a)					14	198	17	248	22	314	29	417	37	529	44	628
622	24					14	194	17	243	22	308	29	408	36	518	43	615
660	26							16	229	20	290	27	385	34	488	41	580
711	28							15	213	19	269	25	357	32	453	38	538
762	30									18	251	23	333	30	423	35	502
812	32									17	236	22	313	28	397	33	471
914*	36									15	209	20	278	25	353	29	419

Especificações Técnicas

Materiais Disponíveis

Aço Carbono

Comercial: SAE 1006 a 1012 ou equivalentes
Estrutural: ASTM A36, ASTM A283 Gr.C, ASTM A1018, Civil 300 ou equivalentes
Patinável: CSN COR 420, COR 500, CST COR 400, USI SAC 300 ou equivalentes

Aço Inox

AISI 304 / 304L
AISI 316 / 316L
Outros materiais sob consulta

Normas Atendidas

Aço Carbono

API 5L (*100% testados conforme norma)
AWWA C200
NBR 9797
ASTM A134
ASTM A139

Aço Inox

ASTM A778

Dimensões

Diâmetros: 102 mm (4″) até 914 mm (36″)
Espessuras: 2,00 mm até 9,50 mm
Comprimentos padrão: 6 ou 12 metros
Opções de 5,8 m ou 11,6 m para exportação
Outros comprimentos sob consulta

Tipos de Extremidade

Com anel de aço Sistema K10
Ponta lisa ou biselada para solda
Flangeada

Testes e Ensaios

Teste hidrostático em 100% dos tubos
Ensaio não destrutivo por ultrassom automático e contínuo em todo o cordão de solda
Conforme ASME V, ASTM E273 e requisitos da API 5L
