Escolher válvulas para serviços severos exige olhar além do diâmetro, da classe de pressão e do tipo construtivo. Em processos com alta pressão, temperaturas extremas, fluidos corrosivos, partículas abrasivas, cavitação, grandes diferenciais de pressão ou alta frequência de manobra, uma válvula convencional pode até funcionar inicialmente, mas apresentar desgaste acelerado, perda de vedação e falhas prematuras.
A primeira distinção importante é esta: serviço severo e processo crítico não significam exatamente a mesma coisa. Uma aplicação é considerada severa quando as condições operacionais submetem a válvula a esforços acima daqueles encontrados em serviços convencionais. Já a criticidade está relacionada principalmente às consequências de uma eventual falha para produção, segurança, meio ambiente ou continuidade do processo.
A própria Emerson diferencia esses conceitos ao explicar que válvulas para serviços severos trabalham em condições como cavitação, erosão, corrosão, elevada pressão, temperatura, queda de pressão, velocidade e ruído, enquanto uma aplicação severa pode ou não ser crítica para o funcionamento da planta.
Portanto, para selecionar corretamente uma válvula, a engenharia precisa responder a duas perguntas: quão agressivas são as condições de operação? e o que acontece com a planta se essa válvula falhar? É a combinação dessas respostas que define o nível de atenção necessário à especificação.
Não existe uma única categoria de válvula capaz de atender a todo serviço severo. O termo descreve aplicações nas quais uma ou mais condições aumentam significativamente a solicitação sobre o equipamento. Entre elas estão:
O problema fica ainda mais complexo quando essas condições aparecem simultaneamente. Uma válvula pode, por exemplo, trabalhar com um fluido corrosivo em alta temperatura e grande diferencial de pressão.
Outra pode controlar uma polpa mineral abrasiva com elevada concentração de sólidos. Nesses casos, simplesmente aumentar a classe de pressão ou escolher um material mais resistente não resolve toda a aplicação. É necessário analisar corpo, internos, sede, vedação, revestimentos, atuador e comportamento hidráulico como um conjunto.
Essa separação ajuda engenharia, manutenção e suprimentos a definirem prioridades.
Situação Serviço severo? Processo crítico?
Fluido altamente abrasivo em uma linha com redundância Sim Pode não ser
Água limpa em válvula cuja falha paralisa toda a planta Não necessariamente Sim
Alta pressão, alta temperatura e fluido perigoso Sim Provavelmente
Linha auxiliar de baixa pressão com fácil manutenção Não Geralmente não
A tabela mostra por que não basta classificar a aplicação apenas pelo tipo de fluido. Uma válvula pode enfrentar condições relativamente comuns e, ainda assim, merecer elevada confiabilidade porque não existe redundância e sua falha interrompe um equipamento essencial.
Por outro lado, uma aplicação extremamente abrasiva pode possuir uma linha reserva que permite manutenção sem interrupção significativa da produção. Na Casa das Válvulas, essa análise de aplicação é importante porque ajuda a evitar uma especificação baseada apenas na descrição comercial do produto. A equipe técnica pode relacionar as condições reais do processo às diferentes tecnologias disponíveis no portfólio.
Quando uma aplicação trabalha com alta pressão, o primeiro cuidado é verificar se corpo, conexões, internos, vedação e acionamento suportam as condições reais do sistema. Porém, pressão de linha não é a única variável.
O diferencial de pressão através da válvula pode ser ainda mais importante para determinados problemas. Imagine uma válvula com 100 bar a montante e 95 bar a jusante. Agora compare com outra que trabalha com os mesmos 100 bar na entrada, mas apenas 20 bar depois da válvula. A pressão de entrada é igual, mas o comportamento hidráulico não.
No segundo caso, a válvula precisa dissipar uma quantidade muito maior de energia. Isso pode elevar:
Portanto, informar apenas “pressão máxima: 100 bar” é insuficiente para uma especificação de serviço severo. É necessário conhecer as pressões de entrada e saída nas diferentes condições operacionais.

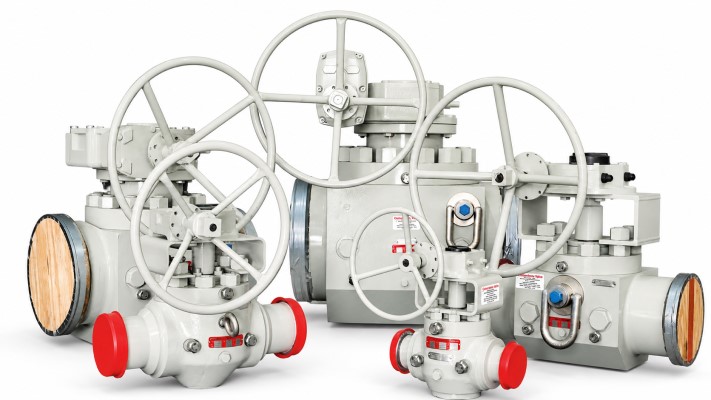

Para aplicações de isolamento severo, a Cornerstone Valve desenvolve válvulas esfera com sede metálica e soluções projetadas conforme as condições específicas do processo.
A fabricante apresenta aplicações envolvendo grande queda de pressão, meios contaminados ou abrasivos, altas velocidades, cavitação e erosão, além de soluções para altas pressões. Seu portfólio inclui projetos sob encomenda para diferentes serviços críticos industriais.
Ao integrar soluções Cornerstone ao seu portfólio, a Casa das Válvulas amplia sua capacidade de atender aplicações nas quais uma válvula esfera convencional pode não oferecer vida útil ou confiabilidade suficientes. O ponto central, entretanto, continua sendo a especificação: o modelo deve ser selecionado a partir das condições efetivas de pressão, temperatura, fluido e operação.
Uma válvula que trabalha em temperatura elevada enfrenta desafios que não aparecem em condições ambientes. Os materiais se expandem, vedações mudam de comportamento, as folgas internas podem sofrer alterações, gaxetas e sedes precisam permanecer funcionais durante ciclos térmicos.
Além disso, o sistema de acionamento precisa continuar produzindo força suficiente durante toda a faixa operacional. Por isso, a temperatura nominal do corpo não deve ser o único critério. É necessário verificar:
Em serviços severos, a diferença entre uma válvula que “suporta a temperatura” e outra efetivamente projetada para operar continuamente naquela condição pode aparecer justamente na confiabilidade ao longo do tempo.
Cavitação é um dos fenômenos que mais merece atenção em válvulas de controle para líquidos. Quando a pressão local cai abaixo da pressão de vapor do fluido, formam-se bolhas. Se a pressão posteriormente se recupera, essas bolhas podem colapsar. Esse fenômeno gera impactos extremamente localizados sobre as superfícies.
Ao longo do tempo, os componentes podem apresentar:
Por isso, uma válvula com cavitação recorrente não deve ser tratada simplesmente com trocas periódicas de internos. A engenharia precisa verificar se o equipamento, o trim e a distribuição da queda de pressão são adequados à aplicação.
Em serviços severos, podem ser utilizadas soluções específicas para controlar a forma como a pressão é reduzida dentro da válvula.
Cavitação e flashing começam de maneira semelhante, mas não terminam da mesma forma. Nos dois casos, ocorre vaporização quando a pressão cai. Na cavitação, a pressão se recupera posteriormente e as bolhas colapsam.
No flashing, o fluido permanece parcialmente vaporizado depois da válvula porque a pressão não retorna acima da pressão de vapor. Isso significa que simplesmente tentar eliminar o flashing dentro da válvula pode não ser possível.
A seleção deve considerar materiais resistentes à erosão e o comportamento da mistura líquido-vapor a jusante. Essa distinção é importante porque tratar todos os problemas de vaporização como “cavitação” pode levar a uma solução técnica inadequada.
Na mineração, papel e celulose, processamento mineral, tratamento de resíduos e diversos outros setores, o fluido pode carregar partículas. Nesse cenário, o desgaste não depende apenas da química do meio.
As partículas podem atingir componentes internos repetidamente, causando erosão ou abrasão. Além disso, sólidos podem:
Por isso, válvulas para serviços severos, como para slurry e sólidos, não devem ser escolhidas apenas a partir da pressão e do diâmetro.
A Orbinox possui válvulas guilhotina desenvolvidas especificamente para polpas abrasivas. Nos modelos VG, WG e HG, a fabricante utiliza duas mangas elastoméricas e construção com passagem plena. O projeto busca evitar cavidades onde sólidos possam se acumular e reduzir o contato de elementos metálicos com a polpa.
Para condições mais exigentes, a linha inclui modelos heavy duty e versões destinadas a pressões superiores. O modelo HG, por exemplo, foi desenvolvido especificamente para slurry abrasivo em condições de alta pressão.
Como distribuidora exclusiva da Orbinox para mineração no Brasil, a Casa das Válvulas conecta essa tecnologia a aplicações como transporte de polpa, rejeitos, processamento mineral e outros circuitos nos quais abrasão e sólidos representam desafios importantes.
Essa associação é um bom exemplo de porquê “serviço severo” não significa simplesmente escolher uma válvula maior ou mais pesada. Significa utilizar uma construção desenvolvida para o mecanismo de desgaste predominante na aplicação.
Outro erro frequente é concentrar toda a análise no material do corpo. Em uma aplicação corrosiva, também precisam ser verificados:
Uma válvula com corpo em material resistente pode falhar porque uma sede ou outro componente não apresenta a mesma compatibilidade. Além disso, a agressividade química depende de fatores como:
Por isso, dizer apenas que o fluido é “ácido” ou “corrosivo” ainda é pouco. Quanto mais severa a aplicação, mais detalhadas devem ser as informações fornecidas à engenharia de aplicação.
Nem toda severidade vem do fluido. Uma válvula que realiza milhares de ciclos enfrenta uma condição mecânica muito diferente de outra que permanece aberta durante semanas. A ciclagem repetitiva aumenta a solicitação sobre:
A Cornerstone, por exemplo, inclui mineração, papel e celulose entre aplicações associadas a serviços abrasivos e de alta ciclagem em suas soluções de válvulas para serviços severos.
Portanto, ao consultar a Casa das Válvulas para uma aplicação automatizada, é importante informar não apenas o tipo de atuador desejado, mas também a frequência esperada de operações. Isso pode interferir na seleção tanto da válvula quanto do acionamento.
Em determinadas aplicações, o desafio não está em abrasão, temperatura ou corrosão. Está na necessidade de bloquear o fluido de maneira confiável. Isso acontece, por exemplo, quando uma válvula precisa isolar:
Nesses casos, o projeto da sede, os materiais e a classe de vedação assumem importância ainda maior. A Cornerstone posiciona justamente suas válvulas esfera com sede metálica para aplicações de isolamento severo nas quais condições operacionais e requisitos de estanqueidade precisam ser tratados em conjunto.
A Casa das Válvulas pode utilizar esse tipo de solução quando a análise indicar que uma válvula convencional não atende aos requisitos de confiabilidade do processo.
Nem toda aplicação difícil exige uma solução especial. Esse ponto é importante porque superespecificar também aumenta custos. Algumas perguntas ajudam a identificar a severidade:
Verifique sólidos, concentração, granulometria e velocidade.
Conheça a composição química, concentração, temperatura e materiais expostos.
Não analise apenas a pressão máxima de entrada.
Ruído, vibração e erosão recorrente podem indicar problemas hidráulicos.
Considere todos os materiais da válvula, não apenas o corpo.
Informe o número aproximado de ciclos.
Avalie produção, segurança, meio ambiente e possibilidade de redundância.
Se várias dessas respostas forem positivas, a aplicação merece uma análise de serviço severo mais detalhada.
Condição Principal risco O que avaliar na válvula
Alta pressão Esforços mecânicos e perda de contenção Corpo, classe, conexões, sede e atuador
Grande ΔP Cavitação, ruído, erosão Geometria interna, trim e materiais
Alta temperatura Dilatação e degradação de vedação Corpo, sede, gaxetas e juntas
Abrasão Erosão e desgaste Geometria, revestimentos, sedes e materiais
Corrosão Ataque químico Todos os componentes molhados
Sólidos Travamento e perda de vedação Passagem interna e cavidades
Alta ciclagem Desgaste mecânico Sedização, haste, vedação e atuador
Processo crítico Consequência elevada da falha Confiabilidade, redundância e manutenção
Esse tipo de matriz ajuda a deixar claro que não existe um único atributo chamado “resistência a serviço severo”. A solução precisa responder ao mecanismo responsável pela severidade.
Outro erro comum é acreditar que selecionar a liga mais sofisticada disponível resolverá qualquer aplicação. Isso pode gerar um equipamento caro e ainda inadequado.
Um material com excelente resistência química pode apresentar desempenho inferior diante de abrasão intensa. Uma sede extremamente dura pode não ser a melhor opção para determinada condição de vedação.
Um equipamento muito robusto pode ser desnecessário em um serviço sem criticidade relevante. Por isso, o objetivo não é encontrar a válvula “mais resistente”, é encontrar a válvula que oferece a combinação adequada de materiais, geometria, vedação e acionamento para o mecanismo real de falha. Essa abordagem também melhora o custo total da aplicação.
Se uma aplicação já existe, o histórico da válvula anterior oferece informações valiosas. Antes de substituir novamente o equipamento, engenharia e manutenção deveriam analisar:
Essas informações podem mostrar que a nova válvula não deve simplesmente repetir a especificação anterior. A Casa das Válvulas pode utilizar esse histórico junto aos dados de processo para orientar a seleção de outra construção, material ou fabricante quando a aplicação exigir.
Para fortalecer a confiabilidade de uma aplicação severa, não basta oferecer uma lista extensa de válvulas. É necessário conectar problema técnico, tecnologia e aplicação.
A Casa das Válvulas trabalha com um portfólio que permite abordar diferentes mecanismos de severidade. Por exemplo:
Essa diversidade permite que a equipe técnica da Casa das Válvulas não fique presa a um único modelo construtivo. O ponto de partida deve ser sempre a aplicação.
Quanto mais completa for a consulta, menor o risco de uma seleção baseada em suposições. Informe, sempre que possível:
Fluido
Processo
Operação da válvula
Histórico
Se a aplicação já existe, informe:
Esse histórico pode ser tão importante quanto os dados do projeto.
Escolher somente pela classe de pressão: A pressão nominal não informa abrasividade, cavitação, diferencial de pressão ou frequência operacional.
Aumentar o tamanho “por segurança”: Superdimensionamento pode criar novos problemas, principalmente em controle.
Trocar apenas o material: O problema pode estar na geometria, sede, trim ou condição hidráulica.
Ignorar a pressão a jusante: Sem ela, não é possível avaliar corretamente o diferencial de pressão.
Utilizar uma válvula de bloqueio como controle contínuo: Isso pode concentrar velocidade e desgaste.
Repetir a mesma especificação depois de várias falhas: Falha recorrente exige investigação de causa.
Comparar propostas apenas pelo preço: Duas válvulas do mesmo diâmetro e classe podem ser tecnicamente muito diferentes.
Uma aplicação severa não se resolve simplesmente escolhendo a válvula mais pesada, mais cara ou fabricada com o material mais sofisticado. É necessário descobrir qual condição torna aquele serviço severo, que pode ser:
Além disso, quando o processo é crítico, confiabilidade, manutenção e consequência de falha passam a ter ainda mais peso. Por isso, a Casa das Válvulas trabalha a especificação como uma combinação entre condições de processo e tecnologias disponíveis em fabricantes especializados.
As soluções da Cornerstone Valve para isolamento severo, as válvulas Orbinox desenvolvidas para slurry e as guilhotinas NewCon para aplicações abrasivas são exemplos de tecnologias distintas direcionadas a problemas também distintos.
Se sua aplicação trabalha com alta pressão, temperatura extrema, abrasão, corrosão, sólidos, cavitação ou falhas recorrentes, entre em contato com a equipe técnica da Casa das Válvulas. Envie os dados do processo e o histórico da aplicação para que a equipe possa avaliar a tecnologia mais adequada e preparar uma especificação e um orçamento para o seu projeto.
O que é uma válvula para serviço severo?
É uma válvula projetada ou configurada para operar em condições que aumentam significativamente a solicitação do equipamento, como alta pressão, temperatura extrema, cavitação, erosão, corrosão, fluidos abrasivos ou alta velocidade.
Serviço severo e serviço crítico são a mesma coisa?
Não. Serviço severo descreve principalmente as condições operacionais. Serviço crítico está relacionado às consequências de uma falha para segurança, produção, meio ambiente ou continuidade da planta. Uma aplicação pode reunir as duas características.
Qual é a melhor válvula para fluidos abrasivos?
Não existe um único modelo ideal. Concentração de sólidos, granulometria, pressão, função da válvula e frequência de manobra precisam ser avaliadas. Válvulas mangote e guilhotina específicas para slurry são alternativas comuns em determinadas aplicações minerais.
Como escolher uma válvula para alta pressão?
Além da classe de pressão, é necessário analisar pressão de entrada e saída, temperatura, fluido, diferencial de pressão, vedação, materiais, atuador e possíveis fenômenos como cavitação e erosão.
Quais informações a Casa das Válvulas precisa para especificar a solução?
Quanto mais dados sobre fluido, vazão, pressão, temperatura, sólidos, frequência de operação e histórico de falhas forem fornecidos, melhor será a análise. Em aplicações existentes, fotografias e informações sobre o desgaste da válvula anterior também podem ajudar a identificar a solução mais adequada.
