Válvula de segurança e alívio: entenda o que é, como funciona, tipos, normas aplicáveis e como escolher o modelo ideal para proteger sistemas industriais.

Em qualquer processo industrial, a segurança operacional é prioridade absoluta. Equipamentos que trabalham sob pressão — caldeiras, vasos, linhas de vapor, sistemas de bombeamento, compressores e trocadores de calor — estão sujeitos a variações bruscas de pressão que podem comprometer a integridade da planta. É nesse cenário que entra um dos dispositivos de proteção mais importantes da indústria moderna: a válvula de segurança e alívio.

Segundo dados da American Society of Mechanical Engineers (ASME), mais de 70% dos acidentes envolvendo vasos de pressão poderiam ser evitados com o uso correto de válvulas de segurança bem dimensionadas. Isso mostra que, além de obrigatórias por norma, essas válvulas são elementos essenciais para preservar vidas, equipamentos e a continuidade da operação.

Neste guia, você entenderá o que são válvulas de segurança e alívio, como funcionam, onde são aplicadas, como escolher o modelo ideal e quais normas regulam esse tipo de equipamento. Acompanhe!

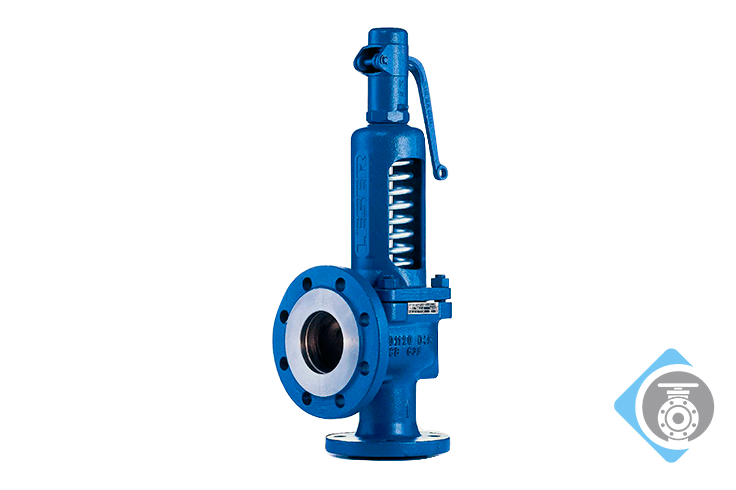

O que é uma válvula de segurança e alívio?

A válvula de segurança e alívio é um dispositivo projetado para proteger equipamentos e sistemas pressurizados contra sobrepressão, liberando automaticamente o fluido (gás, vapor ou líquido) quando a pressão ultrapassa valores seguros.

Ela atua como uma barreira de proteção:

• evita explosões;
• preserva integridade mecânica dos equipamentos;
• garante a segurança dos operadores;
• impede perdas produtivas e danos ambientais.

Embora sejam frequentemente tratadas como sinônimos, válvula de segurança e válvula de alívio têm diferenças importantes:

Válvula de segurança

• Indicada para gases e vapores.
• Abertura rápida e instantânea (“POP”).
• Usada principalmente em caldeiras e vasos de pressão.

Válvula de alívio

• Indicada para líquidos.
• Abre de forma proporcional ao aumento de pressão.
• Amplamente utilizada em sistemas hidráulicos, bombas e linhas de processo.

Também existe a válvula de segurança/alívio combinada, que trabalha em fluidos multifásicos ou aplicações específicas onde vapor e líquido coexistem.

Como funciona uma válvula de segurança e alívio?

O funcionamento é simples na teoria, mas altamente engenhoso na prática. Essencialmente, a válvula atua como um “guardião” do sistema:

1. Ela permanece fechada enquanto a pressão estiver dentro do limite seguro.
2. Quando a pressão chega ao setpoint (pressão de abertura), a força do fluido supera a força da mola.
3. A válvula abre automaticamente, liberando o excesso de pressão.
4. Quando a pressão volta ao normal, a mola empurra o obturador e a válvula fecha novamente.

Os principais componentes incluem:

• Corpo
• Mola calibrada
• Disco/obturador
• Sede
• Bonnet (tampa)
• Orientação de descarga

O projeto garante que a válvula opere de forma automática, sem intervenção humana, mesmo em situações críticas.

Para que serve uma válvula de segurança e alívio?

Essas válvulas têm finalidade primária de proteção, atuando em:

• Caldeiras
• Vasos de pressão
• Bombas e sistemas de bombeamento
• Trocadores de calor
• Redes de vapor
• Compressores e sistemas pneumáticos
• Tubulações sujeitas a variações bruscas de pressão
• Tanques de armazenamento pressurizados

Elas entram em ação quando algo inesperado acontece: falha de controle, bloqueio de linha, superaquecimento, entupimento, travamento de válvula, reação química fora de controle, entre outros cenários.

Tipos de válvulas de segurança e alívio

1. Válvula de segurança (pop-action)

• Abertura súbita e total.
• Recomendada para vapor, ar comprimido e gases.
• Projetada para liberar grandes volumes rapidamente.

2. Válvula de alívio proporcional

• Abre de forma gradual.
• Ideal para líquidos.
• Usada em hidráulica, bombeamento e sistemas de refrigeração.

3. Válvula de alívio pilotada

• Controlada por um piloto pneumático ou hidráulico.
• Excelente para altas pressões.
• Estabilidade superior e menor perda de produto.

4. Válvula de segurança/alívio combinada

• Usada em fluidos multifásicos.
• Muito comum em petroquímica.

5. Válvula de alívio térmico

• Instalada em trechos curtos de tubulação onde o fluido pode expandir com temperatura.
• Garante proteção de segmentos isolados da linha.

Qual a importância das válvulas de segurança e alívio na indústria?

Essas válvulas são essenciais para:

1. Proteção de equipamentos

Elas impedem danos severos em caldeiras, bombas, compressores e vasos de pressão.

2. Segurança dos operadores

Reações químicas descontroladas, cavitações, sobrepressões e travamentos podem causar acidentes fatais se não houver proteção adequada.

3. Conformidade com normas e auditorias

Setores como alimentício/bebidas, petroquímico e farmacêutico exigem dispositivos de alívio certificados.

4. Continuidade operacional

Evitam paradas de emergência que geram custos elevados.

5. Redução de riscos ambientais

Evita vazamentos e rupturas que podem contaminar solo, ar e água.

Quais critérios para escolher o modelo ideal?

A escolha da válvula correta exige atenção a diversos fatores técnicos:

• Tipo de fluido: gás, vapor, líquido ou multifásico.
• Temperatura de operação.
• Pressão de abertura (setpoint).
• Vazão necessária para alívio.
• Conexões: roscada, flangeada ou soldada.
• Normas aplicáveis.
• Material de construção: aço carbono, aço inox, latão, hastelloy, etc.
• Ambiente operacional: corrosivo, abrasivo, alta temperatura, vibração.
• Back pressure: pressão de retorno na descarga.

A Casa das Válvulas, por exemplo, trabalha com modelos projetados para suportar condições severas e atender requisitos industriais rigorosos.

Normas técnicas aplicáveis

Válvulas de segurança e alívio devem seguir normas como:

• ASME I e VIII – Caldeiras e vasos de pressão
• API 520 / 521 / 526 – Seleção, instalação e dimensões
• NR-13 – Legislação brasileira para caldeiras e vasos
• ISO 4126 – Proteção contra sobrepressão
• ABNT NBR 12313 – Válvulas de segurança em sistemas industriais

Essas normas definem critérios de projeto, dimensionamento, ajuste e inspeção.

Erros comuns na escolha de válvulas de segurança e alívio

1. Subdimensionar a capacidade de vazão
   Pode impedir o alívio total da pressão, causando falhas perigosas.
2. Usar modelos inadequados para o tipo de fluido
   Exemplo: válvula proporcional em linha de vapor.
3. Ignorar temperatura e corrosividade
   Materiais inadequados reduzem a vida útil e aumentam o risco de falhas.
4. Não considerar back pressure
   Pode impedir o fechamento correto após o alívio.
5. Falha na calibração
   Uma válvula mal ajustada pode abrir antes da hora ou nunca abrir.
6. Utilizar válvulas sem certificação
   Risco extremo e fora de conformidade com inspeções.

A importância de contar com fornecedores especializados

A válvula de segurança e alívio é um dos equipamentos mais importantes para manter a integridade de sistemas pressurizados.

Ela protege pessoas, ativos e processos. Por isso, escolher o modelo correto, seguindo normas e boas práticas de instalação, é fundamental.

A Casa das Válvulas, maior distribuidora de válvulas industriais de Minas Gerais, oferece modelos de alta confiabilidade, suporte técnico especializado e certificações completas. Com mais de 7.000 itens em linha e 400.000 válvulas e conexões à pronta-entrega, garante agilidade, segurança e desempenho para operações industriais em todo o Brasil.

Fale com nossa equipe técnica e encontre a válvula de segurança ideal para sua aplicação.
