Curva 45° ANSI B 16.9

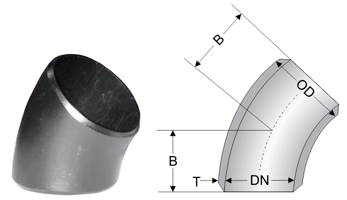

Figura

*Todos os desenhos e imagens encontrados neste website são para efeito meramente ilustrativo

– Aço Carbono ASTM A 234 Gr. WPB;

– Aço Inoxidável AISI 304 ou 304L;

– Aço Inoxidável AISI 316 ou 316L;

– Outras Ligas;

Diâmetro		Espessura da Parede T (mm)				Centro a Face	Peso Aproximado (kg)
Nominal	Externo		Schedule				Ver Notas (1)
DN (pol.)	OD (mm)	Standard	40	XS	80	B (mm)	Std.	Sch. 40	XS	Sch. 80
1/2"	21.3	2.77	2.77	3.73	3.73	15.87	0.04	0.04	0.05	0.05
3/4"	26.67	2.87	2.87	3.91	3.91	11.91	0.04	0.04	0.05	0.05
1"	33.4	3.38	3.38	4.55	4.55	15.91	0.08	0.08	0.1	0.1
1.1/4"	42.16	3.56	3.56	4.85	4.85	19.84	0.13	0.13	0.18	0.18
1.1/2"	48.26	3.68	3.68	5.08	5.08	23.83	0.19	0.19	0.25	0.25
2"	60.32	3.91	3.91	5.54	5.54	31.8	0.34	0.34	0.47	0.47
2.1/2"	73.02	5.16	5.16	7.01	7.01	39.76	0.68	0.68	0.9	0.9
3"	88.9	5.49	5.49	7.62	7.62	47.6	1.06	1.06	1.44	1.44
4"	114.3	6.02	6.02	8.56	8.56	63.5	2.02	2.02	2.81	2.81
5"	141.3	6.55	6.55	9.52	9.52	79.4	3.42	3.42	4.85	4.85
6"	168.3	7.11	7.11	10.97	10.97	95.3	5.3	5.3	8.03	8.03
8"	219.1	8.18	8.18	12.7	12.7	127	10.7	10.7	16.2	16.2
10"	273	9.27	9.27	12.7	15.1	158.8	18.9	18.9	25.4	30
12"	323.8	9.52	10.3	12.7	17.5	190.5	27.9	30	36.7	50
14"	355.6	9.52	11.1	12.7	19	222.2	35.8	41.3	47.2	70
16"	406.4	9.52	12.7	12.7	21.4	254	47.2	62.2	62.1	102.2
18"	457.2	9.52	14.3	12.7	23.8	285.8	59.9	88.6	78.9	144
20"	508	9.52	15.1	12.7	26.3	317.5	73.5	115	97.1	195.9
22"	558.8	9.52	-	12.7	28.6	349.3	89	-	118	-
24"	609.6	9.52	17.5	12.7	31	381	106	192.2	141	334

Notas:

1. O peso aproximado é para conexões em Aço Carbono ASTM A 234 Gr. WPB;

2. T – A medida da espessura da parede do encaixe em volta da periferia não deverá ser menor do que o valor listado;

4. Para converter unidades de temperatura e pressão acesse a seção de Conversões;
